הצגת המוצר
מד מים 50 מ"מ הוא מד מים עם הנעה מגנטית למדי מים יבשים במיוחד ליישומי תעשייה והשקיה, בהתאם ל- ISO 4064. כל החומרים במגע עם מים נבחרים במודע מתוך עמידות בפני קורוזיה ידועה. ציפוי אפוקסי מבפנים ומבחוץ, בעל עמידות בפני קורוזיה טובה. ניתן להסיר את מנגנון המדידה הניתן להסרה לבדיקה, תחזוקה והחלפה.
יישום
מד מים 50 מ"מ מיועד לאכיפת מים קרים העוברים בצינור.
מאפיינים
● סוג יבש
● מבנה נשלף
● מונע מגנטית
● מרשם מאוורר ואקום
● נגד ערפל
● קריאה ברורה לאורך זמן
● אובדן לחץ קטן
● מד מים של 50 מ"מ הוא בעל משותפות גבוהה
● תחזוקה קלה
● סוג קר וחם
זרימה נתונים טכניים
סוּג | מ"מ | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | מינימום | מקסימום |
m³/h | m³ | |||||||
LXLC-50 LXLC-50B | 50 | 50 | 31.25 | 25 | 0.8 | 0.5 | 0.005 0.001 | 999999 |
63 | 0.635 | 0.397 | ||||||
LXLC-65 LXLC-65B | 65 | 50 | 50 | 40 | 1.28 | 0.8 | 0.005 0.001 | 999999 |
63 | 1.025 | 0.635 | ||||||
LXLC-80 LXLC-80B | 80 | 50 | 78.7 | 63 | 2.016 | 1.26 | 0.005 0.001 | 999999 |
80 | 1.26 | 0.7875 | ||||||
LXLC-100 LXLC-100B | 100 | 50 | 125 | 100 | 3.2 | 2.0 | 0.005 0.001 | 999999 |
80 | 2.0 | 1.25 | ||||||
LXLC-125 LXLC-125B | 125 | 50 | 200 | 160 | 5.12 | 3.2 | 0.005 0.001 | 999999 |
80 | 3.2 | 2 | ||||||
LXLC-150 LXLC-150B | 150 | 50 | 312.5 | 250 | 8 | 5 | 0.05 0.01 | 9999999 |
80 | 5 | 3.125 | ||||||
LXLC-200 LXLC-200B | 200 | 50 | 500 | 400 | 12.8 | 8 | 0.5 0.1 | 99999999 |
63 | 10.16 | 6.349 | ||||||
LXLC-250B | 250 | 50 | 787 | 630 | 20.16 | 12.6 | 0.5 0.1 | 9999999 |
LXLC-300B | 300 | 50 | 1250 | 1000 | 32 | 20 | 0.5 0.1 | 99999999 |
LXLC-400B | 400 | 50 | 2000 | 1000 | 51.2 | 32 | 0.5 0.1 | 99999999 |
שגיאה מרבית המותרת
דיוק בין Q1 ל- Q2 ± 5%
דיוק בין Q2 ל- Q4 ± 2%(± 3%למים חמים)
מידות ומשקל
סוּג | אורך | רוֹחַב | גוֹבַה | חוט מחבר | מִשׁקָל | ||
מ"מ | מממ | D1 מ"מ | DXN | ק"ג | |||
LXLC-50 LXLC-50B | 200 | 232 | 380 | 165 | 125 | M16x4 | 12 11 |
256 | 400 | ||||||
LXLC-65 LXLC-65B | 200 | 232 | 380 | 185 | 145 | M16x4 | 13 |
256 | 400 | ||||||
LXLC-80 LXLC-80B | 225 | 252 | 360 | 200 | 160 | M16x8 | 16 14.4 |
276 | 400 | ||||||
LXLC-100 LXLC-100B | 250 | 262 | 380 | 220 | 180 | M16x8 | 18 16.4 |
286 | 400 | ||||||
LXLC-125 LXLC-125B | 250 | 275 | 380 | 250 | 210 | M16x8 | 20 19 |
301 | 400 | ||||||
LXLC-150 LXLC-150B | 300 | 325 | 420 | 285 | 240 | M20x8 | 38 |
346 | 500 | ||||||
LXLC-200 LXLC-200B | 350 | 352 | 420 | 340 | 295 | M20x8 | 64 |
373 | 500 | ||||||
LXLC-250B | 450 | 493 | 730 | 395 | 350 | M20x12 | 94 |
LXLC-300B | 500 | 516 | 730 | 445 | 400 | M20x12 | 114 |
LXLC-400B | 600 | 631 | 830 | 565 | 515 | M24x16 | 199 |
תנאי עבודה
טמפרטורת עבודה למד מים קרים: .10.1 ℃ ~ +50 ℃
טמפרטורת עבודה למד מים חמים: .10.1 ℃ ~ +90 ℃

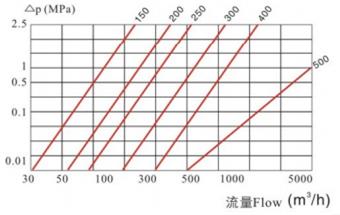

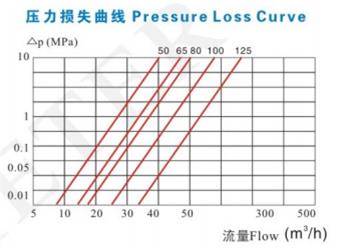

אובדן ראש: △ P63
לחץ עבודה ≤1. 0Mpa
