מד מים בוכנה

Class C / R160 פליז נפחי בוכנה בוכנה מים מטר LXH הוא מד מים בוכנה סיבובי פליז עם תיבת הילוכים מכנית וקופה אטומה בנוזל, עבור יישום מגורים בגדלים 15 מ"מ עד 25 מ"מ למים קרים. תכונות * מבטיח רגישות גבוהה ורישום מדויק...

שלח החקירה

תיאור

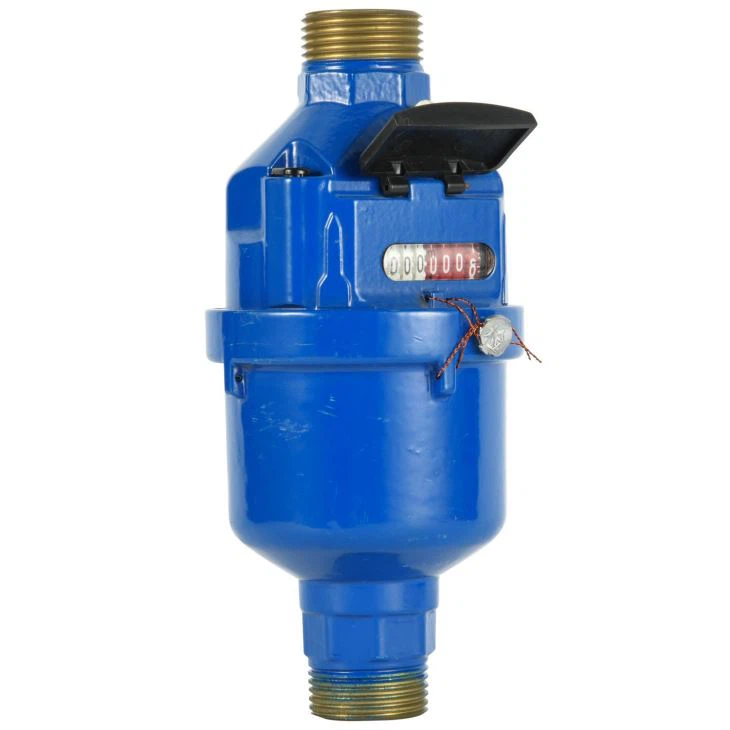

מד מים בוכנה סיבובית נפחית מסוג C/ R160 פליז Brass Volumetric Rotary Piston Water Meter Class C

LXH הוא מד מים בוכנה סיבובי פליז עם תיבת הילוכים מכנית רישום נוזלי אטום, עבור יישום מגורים בגדלים 15mm עד 25mm עבור מים קרים.

תכונות

* מבטיח רגישות גבוהה ורישום מדויק לאורך טווח זרימה רחב.

* תנועת שידור מכנית עם האמינות המרבית; אין השפעה מהשדה המגנטי החיצוני.

* קופה אטומה בנוזל. הגלילים מוגנים על ידי נוזל מיוחד, עטוי ממים, מבטיח קריאת סליקה בכל תנאי ההפעלה.

* גוף עמיד בפני קורוזיה

* קצב זרימה התחלתי נמוך.

* מתאים לכל התקנת מיקום.

* שסתום פנימי על החזרה כדי למנוע את קצב זרימת הרזרבה.

* מסננת פנימית. נתונים טכניים של תאימות סטנדרטית תואמים לתקן ISO 4064 Class C, R160, R200. תכונות אופציונליות

*גוף מטר: פליז, נירוסטה ופלסטיק.

*פלט הדופק מאובזר מראש (מוכן לקריאה מרחוק) עבור אפשרות.

*התקן פלט הדופק מורכב ממארז פלסטיק עם מתג ריד, וכבל 1.5 מ' עם 2 ליבות באדום ושחור.

*נתונים חשמליים: Vmax= 24AC/DC, איימקס=0,01A

*קיבולת פלט הדופק או פלט הדופק מאובזרים מראש: גודל Dn15 ו- Dn20 ו- Dn25, קיבולת פולט דופק 1 ליטר / 2 פעימות)

תנאי עבודה

טמפרטורת המים: ≤50 מעלות צלזיוס במד מים קרים

לחץ מים: ≤1MPa או 1.6MPa אופציונלי (אופציונלי 10 בר או 16 בר)

דרישות התקנה

* ניתן להתקין את המונה בכל תנוחה.

* יש לשטוף את הצינור לפני ההתקנה.

* המונה צריך להיות מלא כל הזמן במים במהלך המבצע.

* יש להתקין את המונה עם כיוון הזרימה כפי שצוין על ידי החץ יצוק בגוף המונה.

שגיאה המרבית המותרת

באזור התחתון מ Qmin(Q1) כולל עד אך לא כולל Qt (Q2) הוא ±5%.

באזור העליון מ Qt(Q2) כולל עד וכולל Qmax(Q4) הוא ±2% (מד מים קרים).

באזור העליון מ Qt(Q2) כולל עד וכולל Qmax (Q4) הוא ±3% (מד מים חמים). Brass Volumetric Rotary Piston Water Meter Class C

אביזרים לכל מד מים יש צימודים קבועים אופציונליים: צינור 2pcs, אגוז 2pcs ואטם 2pcs.

נתונים טכניים עיקריים על פי ISO4064:2003 (תקן ישן)

גודל	מחלקה	Qmax	Qn	Qt	קמין	קריאה של דקה	קריאה מרבית
		זרימה מרבית	זרימה נומינלית	זרימת מעבר	זרימה של דקה
DN(מ"מ)		מ³/שעה		L/h		מ.
15	C	3	1.5	22.5	15	0.00002	9,999
	D			17.2	11.2
20	C	5	2.5	37.5	25	0.00002	9,999
	D			28.7	18.7
25	C	7	3.5	52.5	35	0.00002	9,999
	D			40.18	26.18

נתונים טכניים עיקריים על פי ISO4064:2014 (תקן חדש)

גודל	מחלקה	ר4	ר3	ר2	Q1	קריאה של דקה	קריאה מרבית
		זרימה מרבית	זרימה נומינלית	זרימת מעבר	זרימה של דקה
DN(מ"מ)		מ³/שעה		L/h		מ.
15	R160	3.125	2.5	25	15.625	0.00002	9,999
	R200			20	12.5
20	R160	5	4	40	25	0.00002	9,999
	R200			32	20
25	R160	7.875	6.3	63	39.375	0.00002	9,999
	R200			50.4	31.5
